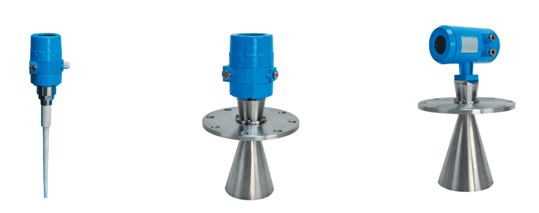

NZ-AR800系列智能型雷達物位計適用于各種過程條件復雜的容器、儲罐、料倉等，且不受被測介質物理特性變化影響的外部測量，兩線制技術，適用于防爆場合， 非接觸式與連續測量的脈沖型物位計最大測量距離 70m 。



特性與優勢：



• 盲區小，高精度

• 兩線制技術，是差壓儀表、磁致伸縮、射頻導納、磁翻板儀表的優良替代產品。

• 不受壓力變化、真空、溫度變化、惰性氣體、煙塵、蒸汽等環境影響

• 安裝簡便，牢固耐用，免維護

• HART 或 PROFIBUS-PA 通信協議及基金會現場總線協議，標定簡便、通過數字液晶顯示輕松實現現場標定操作，通過軟件 HXFF 實現簡單的組態設定和編程

• 測量靈敏，刷新速度快。

• 適用于高溫工況，高達 200 ℃ 過程溫度，當采用高溫延長天線時可達 350 ℃



應用介質：



• NZ-AR800 系列雷達物位計適用于對液體、漿料及顆粒料的物位進行非接觸式連續測量，適用于溫度、壓力變化大；有惰性氣體及揮發存在的場合。

• 采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常工作。波束能量較低，可安裝于各種金屬、非金屬容器或管道內，對人體及環境均無傷害。



測量原理:



發射能量很低的極短的微波脈沖通過天線系統發射并接收。雷達波以光速運行。運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和精確的測量。

即使工況比較復雜的情況下，存在虛假回波，用最新的微處理技術和調試軟件也可以準確的分析出物位的回波。





輸入



天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，精度可達到毫米級。距離物料表面的距離 D 與脈沖的時間行程 T 成正比：

D=C × T/2

其中 C 為光速

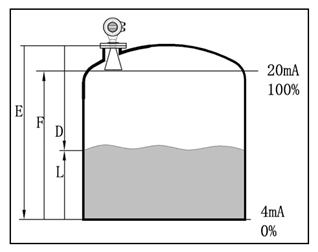

因空罐的距離 E 已知，則物位 L 為：

L=E-D



輸出



通過輸入空罐高度 E （ = 零點），滿罐高度 F （ = 滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于 4 － 20mA 輸出。



簡單介紹：



類別	NZ-AR 800A	NZ-AR800B	NZ-AR 800C
應 用	過程條件簡單，腐蝕性的液體、漿料、固體 比如： 水液儲罐 酸堿儲罐 漿料儲罐 固體顆粒 小型儲油罐	適應各種存儲容器或過程計量環境，液體、漿料、固體 比如： 原油、輕油儲罐 原煤、粉煤倉位 揮發性液體儲罐 焦碳料位 漿料儲罐 固體顆粒	過程容器大量程的液體、漿料、固體 比如： 原油、輕油儲罐 原煤、粉煤倉位 揮發性液體儲罐 焦碳料位 漿料儲罐 固體顆粒
測量范圍	20米	40米	45米 (6.3GHz) 70米（26GHz）
過程連接	螺紋	法蘭	法蘭
過程溫度	-40 -150℃	-40 -250℃	-40 -250℃
過程壓力	-1.0-40bar	-1.0-60bar	-1.0-60bar
精度	±0.1% 量程	±0.1% 量程	±0.1% 量程
發射頻率	典型值6.3GHz/26GHz可選	典型值 6.3GHz	典型值 6.3GHz/26GHz可選
回波強度	90dB	90dB	90dB
響應時間	2 秒	2 秒	2 秒
供電電壓	+24VDC(由安全柵供電)	+24VDC（由安全柵供電)	+24VDC（由安全柵供電)
防爆防護等級	EXiaIICT6/IP68	EXiaIICT6/IP68	EXiaIICT6/IP68
信號輸出	4…20mA/HART(兩線) Profibus PA	4…20mA/HART(兩線) Profibus PA	4…20mA/HART(兩線) Profibus PA



NZ-AR800系列智能型雷達物位計-安裝指南：



安裝說明：

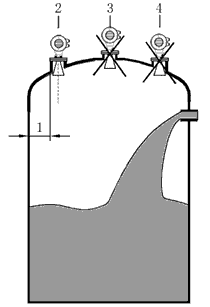

• 推薦距離（ 1 ）墻至安裝短管的外壁：

• 離罐壁為罐直徑 1/6 處，最小距離為 200mm 。

• 不能安裝在入料口的上方（ 4 ）。

• 不能安裝在中心位置（ 3 ），如果安裝在中央，會產生多重虛假回波，干擾回波會導致信號丟失。

• 如果不能保持儀表與罐的距離，罐壁上的介質會黏附造成虛假回波，在調試儀表的時候應該進行虛假回波存儲。

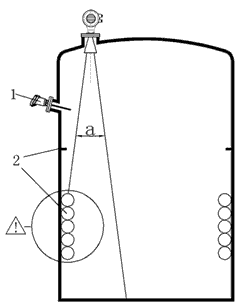

罐內安裝：





• 在信號波束內，應避免由如下安裝物（ 1 ）：例如限位開關，溫度傳感器等。

• 對稱裝置（ 2 ），如真空環，加熱線圈，擋板等等。

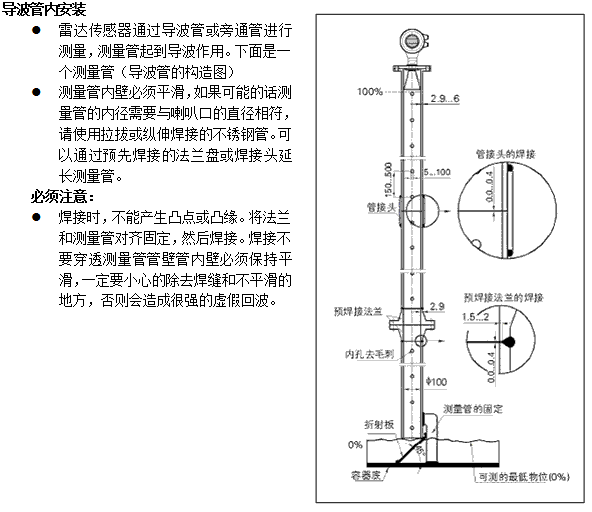

• 如果罐內有（ 1 ）（ 2 ）干涉物件，應采用導波管進行測量。

最佳安裝選擇

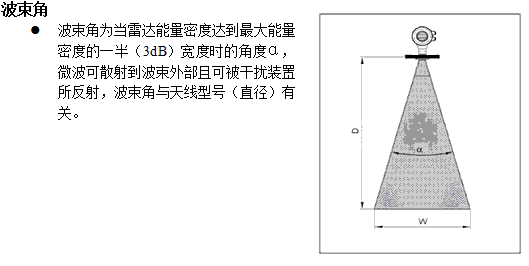

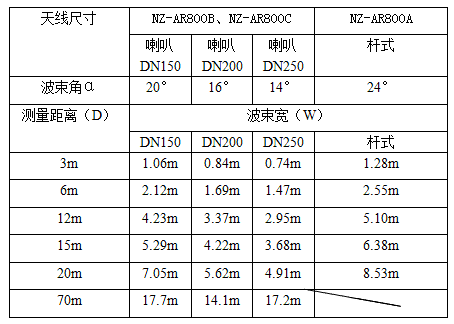

• 天線尺寸：天線越大，波束角越小，干擾回波將越弱。

• 天線調整：將天線調整到最佳測量位置。

• 導波管：導波管用來避免干擾回波。

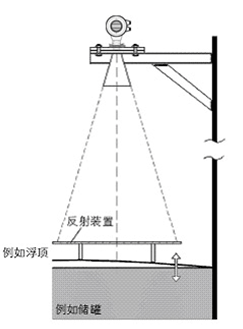

頂部反射：





• 由于浮動頂?shù)牟环�(wěn)定移動性，所以浮動頂不推薦使用于高精度測量，一種特殊的反射裝置可在浮動頂應用。

最佳安裝位置：

浮頂上反射板位置：

• 反射裝置的上部邊緣水平。

• 對于傾斜面（例如圓形浮頂），反射裝置的支撐裝置的支撐腳必須根據需要進行調整。

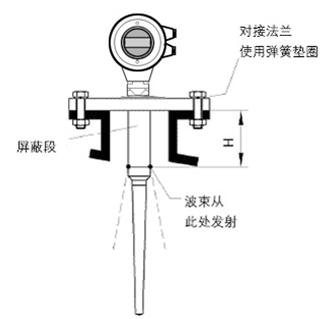

NZ-AR800A型雷達物位計-罐內安裝:





標準安裝

• 雷達天線不可向罐壁傾斜。

• 為了使溫度影響最小化，在對接法蘭的連接處必須使用彈簧墊圈。

• 桿式天線必須伸出安裝短管。

• 垂直放置桿式天線，不要讓雷達束指向罐壁。



NZ-AR800B 、 NZ-AR800C型雷達物位計-罐內安裝:

標準安裝

• 雷達天線不可向罐壁傾斜。

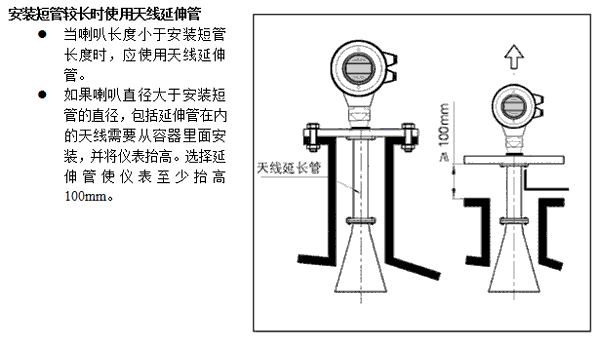

• 喇叭天線必須延伸出安裝短管，否則應使用天線延伸管。

• 喇叭天線必須調整至垂直，不要讓雷達束指向罐壁。

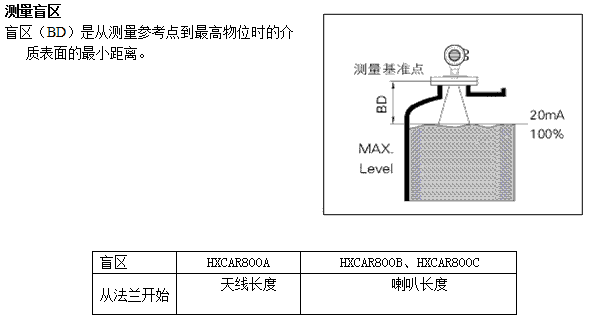

測量條件



注意事項

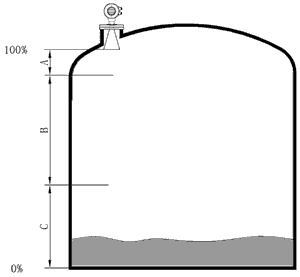

• 測量范圍從波束觸及罐低的那一點開始計算，但在特殊情況下，若罐低為凹型或錐形，當物位低于此點時無法進行測量。

• 若介質為低介電常數當其處于低液位時，罐低可見，此時為保證測量精度，建議將零點定在低高度為 C 的位置。

• 理論上測量達到天線尖端的位置是可能的，但是考慮到腐蝕及粘附的影響，測量范圍的終值應距離天線的尖端至少 50mm 。

• 對于過溢保護，可定義一段安全距離附加在盲區上。

• 最小測量范圍與天線有關。

• 隨濃度不同，泡沫既可以吸收微波，又可以將其反射，但在一定的條件下是可以進行測量



測量范圍超出的動作

• 當測量范圍超出時，儀表輸出為 22mA 電流。



調試



雷達參數可以通過兩種方式調整：

• 通過調試軟件 HXFFSOFT

• 通過 HART 手持編程器

通過 HXFF 軟件調試

無論那種信號輸出， 4…20mA/HART, Profibus PA, 雷達傳感器都可以通過軟件進行調試。采用 HXFF 軟件進行調試，儀表需要一個 HART 適配器 。軟件和 HART 適配器 可以作為附件訂購。

使用軟件調試的時候，給雷達儀表加電 24VDC ，同時在連接 HART 適配器前端加一個 250 歐姆的電阻。如果一體式 HART 電阻（內部電阻 250 歐姆）的供電儀表，就不需要附加外部電阻，這時候 HART 適配器可以和 4…20mA 線并聯。

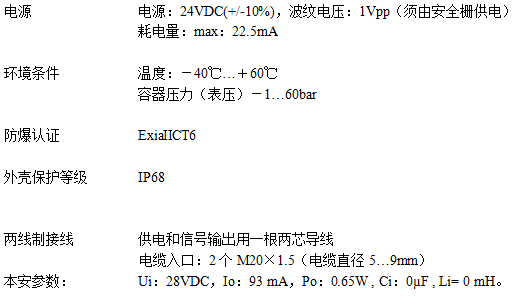

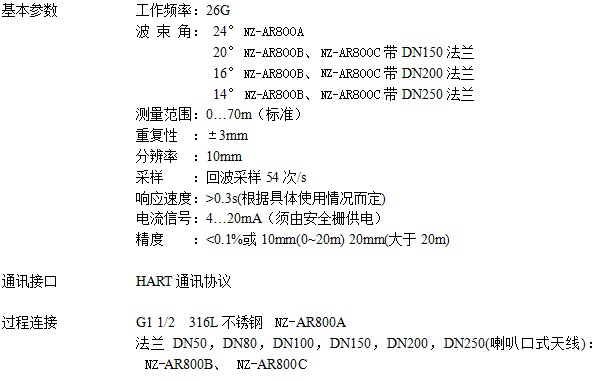

NZ-AR800系列智能型雷達物位計-技術參數：

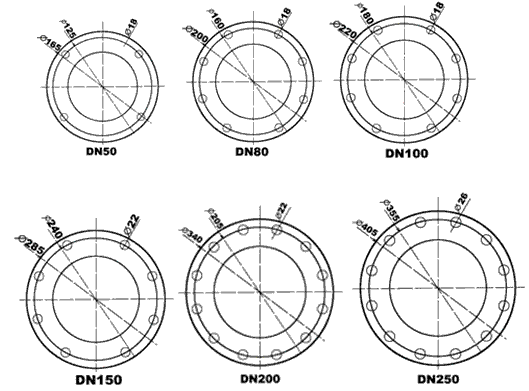

法蘭尺寸：

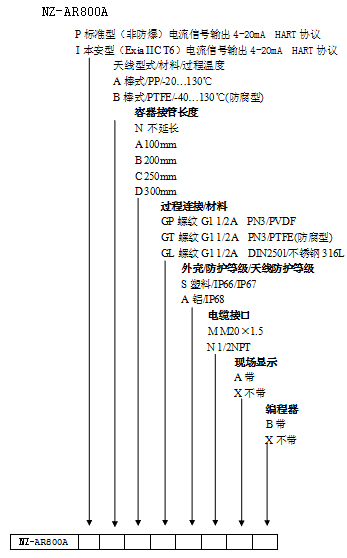

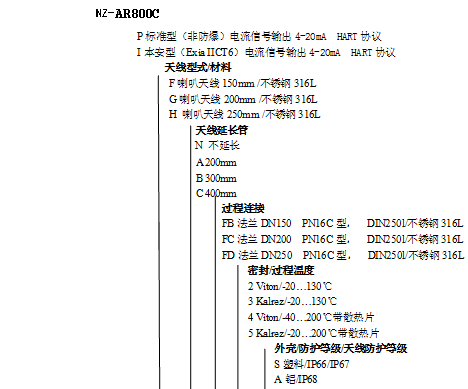

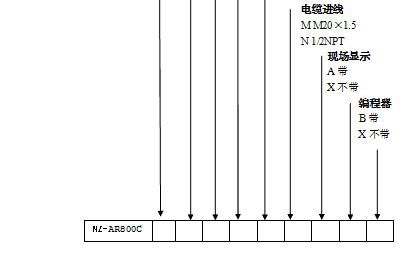

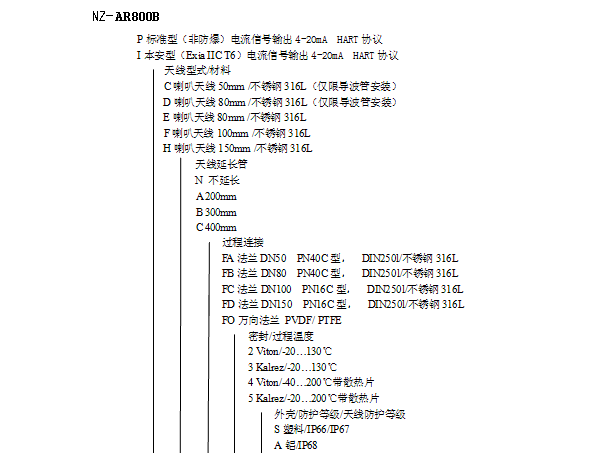

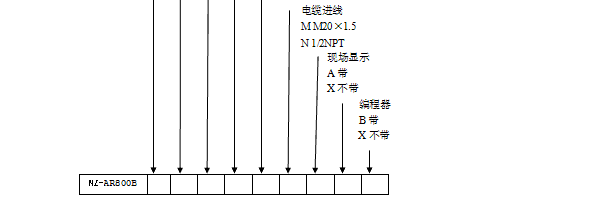

選型表：
